MONITOR DE PUERTO

 ¿QUE ES EL MONITOR DE PUERTO/MONITOR EN SERIE?

El monitor de puerto o monitor en serie es una herramienta muy útil que nos va a servir para poder administrar circuitos con sensores de distancia, sensores LDR, potenciómetros, etc...

El monitor de puerto es básicamente una pantalla donde podremos ver los valores que están dando los componentes de control de nuestro circuito como por ejemplo los potenciómetros. Este monitor puede dar valores entre 0 y 1023. El monitor de puerto lo podemos encontrar en la zona inferior de la sección de código en Tinkercad.



En esta imagen vemos como hemos desplegado el monitor de puerto/monitor en serie y nos está dando el valor 511. Esto se debe a que nuestro elemento de control (el potenciómetro) se encuentra justo en la mitad de su recorrido. Si estuviese en un extremos de su recorrido nos daría el valor 1023 y si estuviese en el otro nos daría 0.

¿COMO PONER EL MONITOR DE PUERTO EN TINKERCAD?

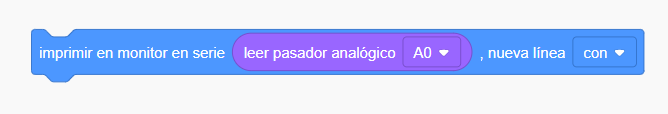

Es importante saber que el monitor de puerto no aparece ahí de manera automática, nosotros tenemos que darle la "orden" de que aparezca para poderlo ver. Para hacer que el monitor de puerto aparezca tenemos que poner al principio de nuestro código el siguiente bloque:


Es importante aclarar que en nuestro ejemplo tenemos puesto leer pasador analógico en A0 porque nuestro componente de control (el potenciómetro) se encuentra enchufado al puerto analógico A0. Si tuviésemos un componente enchufado al puerto analógico A3 pues deberíamos cambiar el leer pasador analógico en A0 por un leer pasador analógico A3 y de esa forma nos mostraría los valores que esté dando el componente enchufado a A3.

¿COMO PONER EL MONITOR DE PUERTO EN EL PROGRAMA DE ARDUINO?

Si queremos ver el monitor de puerto dentro del programa de Arduino una vez subido nuestro código de Tinkercad, tenemos que darle a este botón y nos lo mostrará. Este monitor de puerto funciona exactamente igual al de Tinkercad y no tiene mayor misterio.
